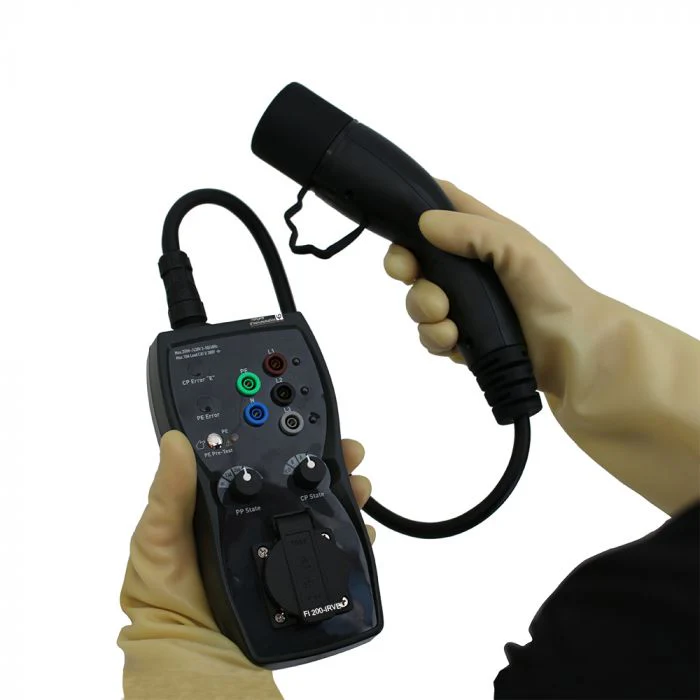

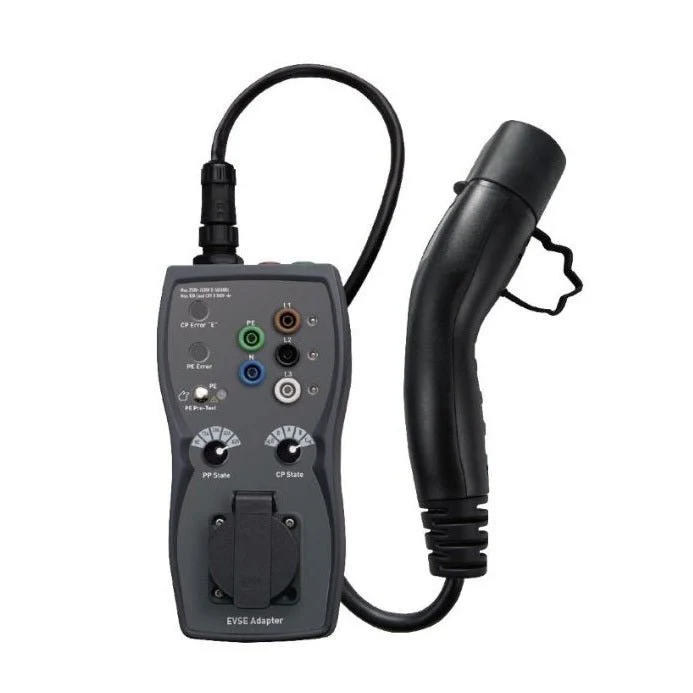

TTEV200 - Testadapter voor laadstations van elektrische voertuigen. Geschikt voor autolaadstations met laadmodus 3



Kenmerken:

• PE pre-test: Met deze veiligheidsfunctie kan de PE-geleider worden getest om de mogelijke aanwezigheid van gevaarlijke spanning ten opzichte van aarde te detecteren.
• Proximity Pilot Status (PP) “Cable Simulation”: met de PP-statusdraaischakelaar kan de adapter verschillende stroomcapaciteiten van laadkabels simuleren.
• Controle piloot (CP) status “Voertuigsimulatie”: met de CP status draaischakelaar kunnen verschillende laadtoestanden worden gesimuleerd.
• Simulatie van de CP-fout “E”
• PE-foutsimulatie (aardfout)

• EV-connectoren voor type 2 en type 1
• L1, L2, L3, N en PE meetklemmen voor het aansluiten van een testapparaat zoals een installatietester voor het uitvoeren van veiligheids- en functietesten.
• Terminals voor de uitgang van het CP-signaal om de communicatie tussen de adapter (= gesimuleerd elektrisch voertuig) en het laadstation te controleren.
• Fase-indicatie gescheiden door drie LED-lampen om eenvoudig te controleren of er spanning aanwezig is.
• Stopcontact dat de mogelijkheid biedt om een externe belasting aan te sluiten om te controleren of de elektriciteitsmeter werkt en correct telt.
• Beschermingsindex IP40 - Bescherming tegen stof en spatwater.
