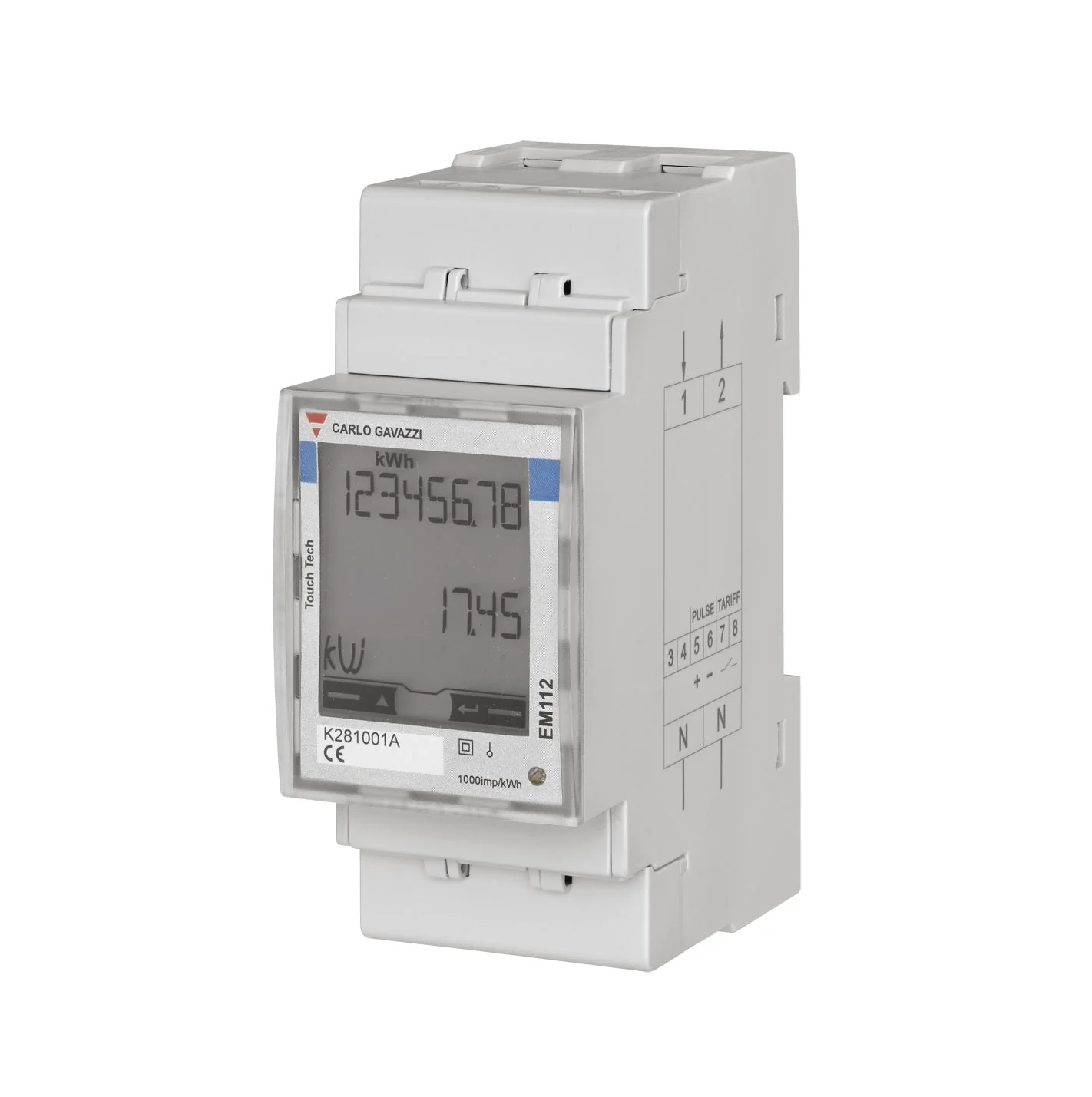

Enkelfasige energieanalysator met LCD-scherm met achtergrondverlichting en geïntegreerd touchpad. Bijzonder geschikt voor actieve energiemeting en kostenallocatie in toepassingen tot 100 A (directe aansluiting), met de mogelijkheid tot dubbel tariefbeheer. De te meten energie wordt gemeten via een RS485 Modbus- of M-bus-poort. Kan geïmporteerde en geëxporteerde energie meten of geprogrammeerd worden om alleen rekening te houden met de energie die wordt gemeten. Behuizing voor DIN-railmontage, met IP51-bescherming aan de voorzijde. De analysator is optioneel voorzien van een pulsuitgang proportioneel aan de actieve energie.



• Enkelfasige energieanalysator
• Klasse 1 (kWh) volgens EN62053-21
• Klasse B (kWh) volgens EN50470-3
• Nauwkeurigheid ±0,5% RDG (stroom/spanning)
• Gelijkstroommeting tot 100AAC
• LCD-scherm met achtergrondverlichting (3x 8-cijferig) met geïntegreerd aanraaktoetsenbord
• Energie-uitlezing op het display: 8 cijfers
• Variabele uitlezing op het display: 4 cijfers
• Energiemeting: kWh en kvarh (geïmporteerd/geëxporteerd); kWh+ via 2 tarieven
• Systeemvariabelen, kW, kvar, V, A, PF, Hz, kWdmd, kWdmd piek
• Zelfvoorzienend
• Afmetingen: 2-DIN-module
• Beschermingsgraad (voorzijde): IP51
• Pulsuitgang (optioneel, via open collector PNP)
• RS485 Modbus-poort (optioneel)
• M-bus-poort (optioneel)
• Digitale ingang (voor tariefbeheer)
• Eenvoudige aansluiting of detectie van verkeerde stroomrichting
