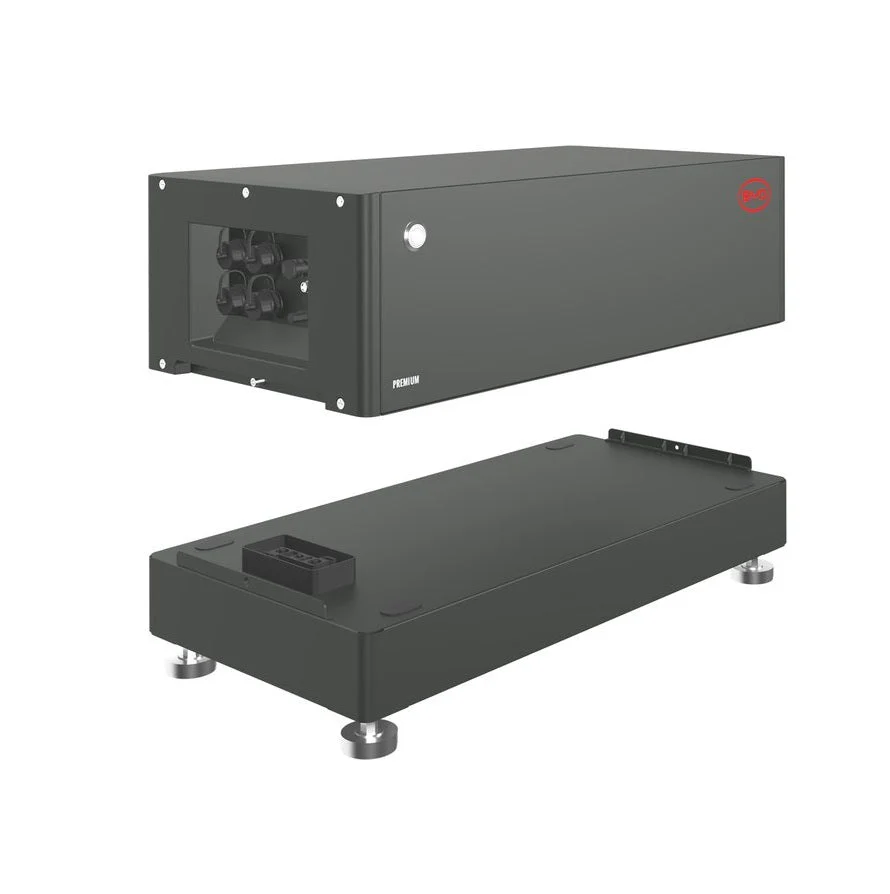

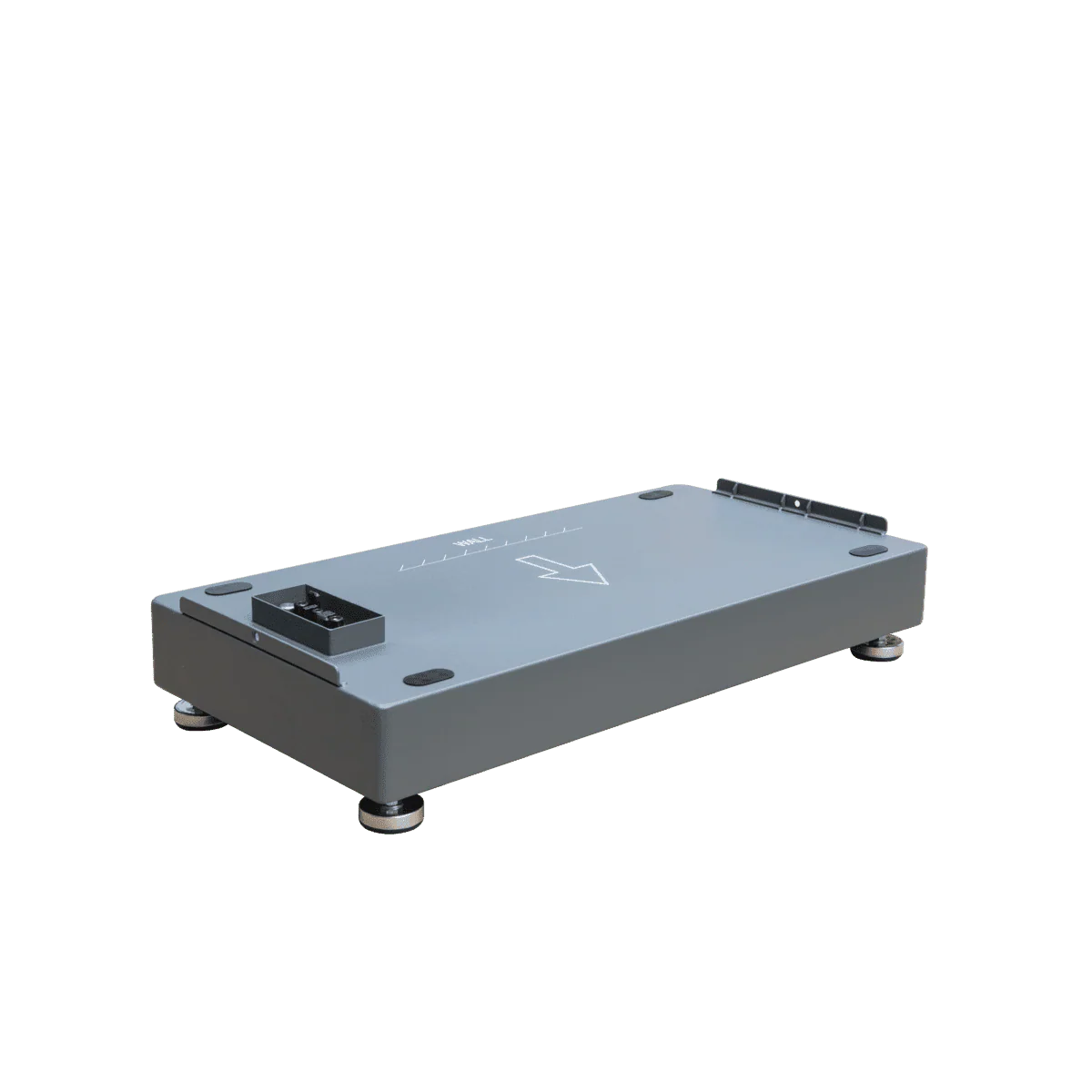

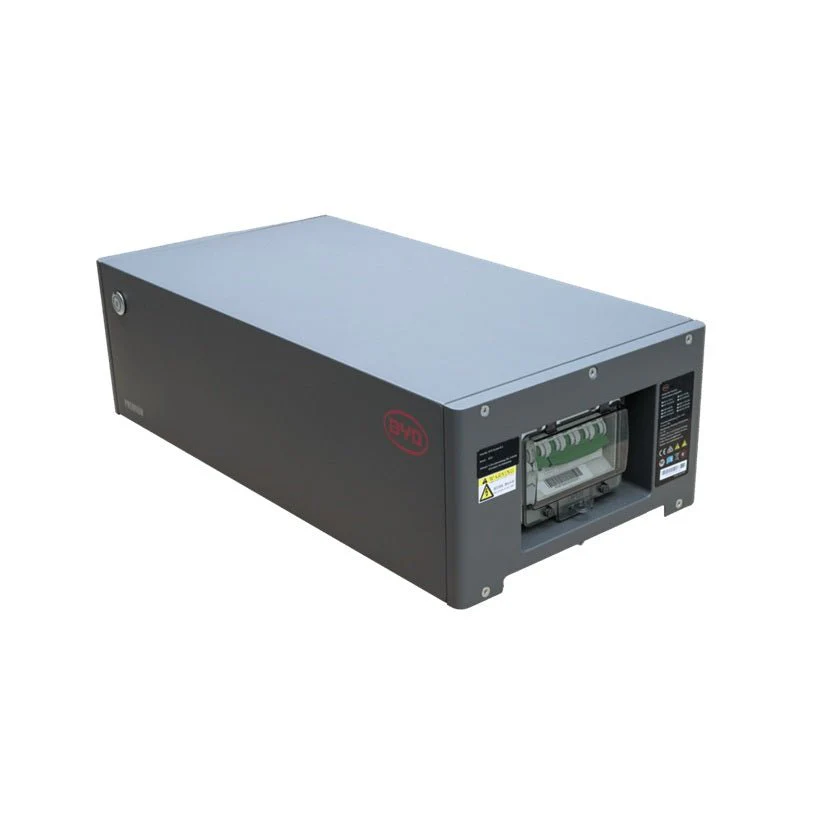

BYD B-Box Premium HV Battery Control Unit 2.0 + Base, artikel 16448287-00.

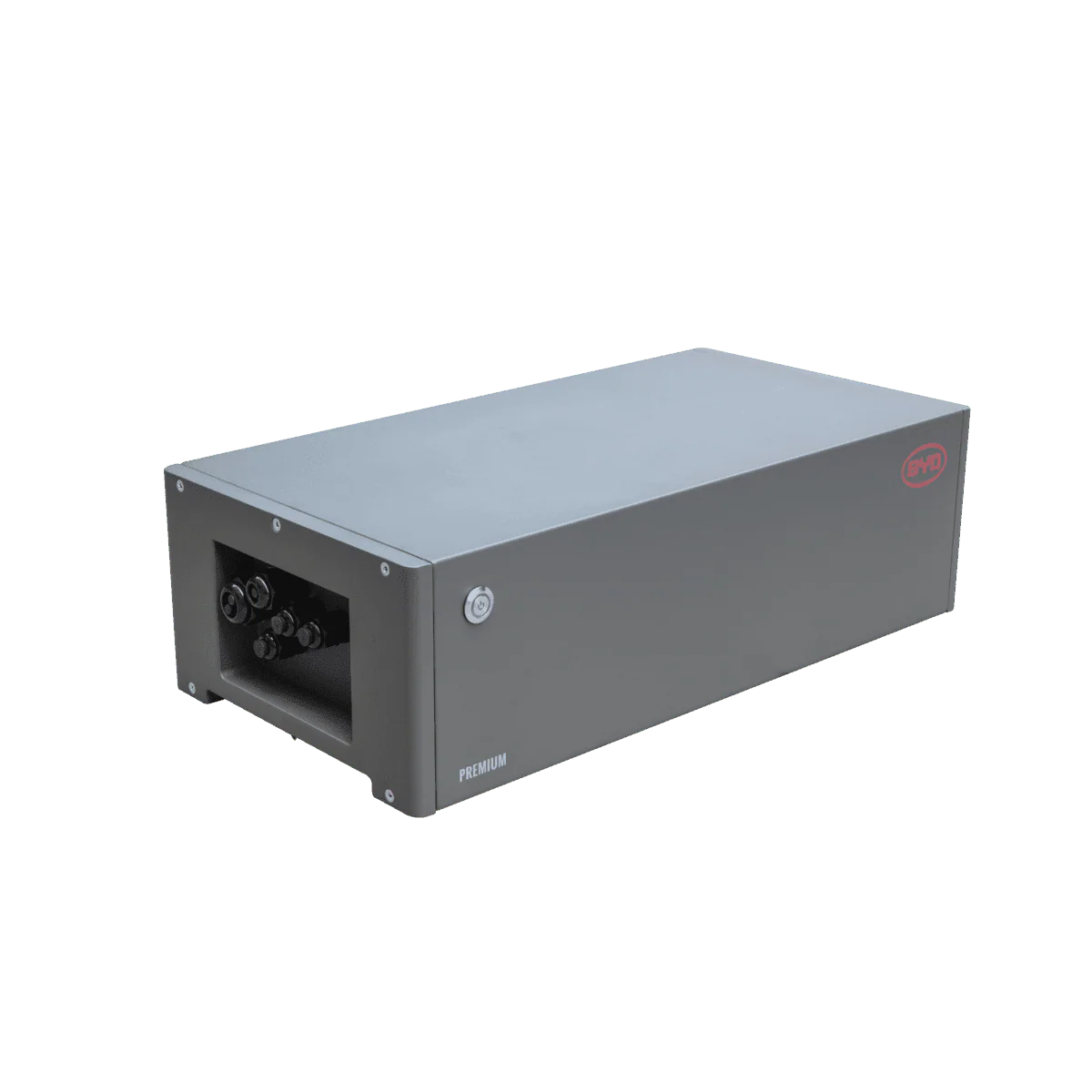

De beproefde HVS- en HVM-hoogspanningsseries van BYD hebben met de nieuwe BCU 2.0 een praktische update gekregen. Dankzij externe insteekpoorten is het verwijderen van de afdekplaat voor het aansluiten van de communicatie- en stroomkabels volledig verleden tijd. Standaard RJ45-aansluitingen en MC4-connectoren maken nu een snellere en eenvoudigere installatie mogelijk. Gebruik bij gebruik van de bijgeleverde connectoren van de BCU 2.0 een geschikte krimptang en volg de instructies van BYD.



• Geschikt voor noodbackup met hoog vermogen en functionaliteit buiten het elektriciteitsnet.
• Hoogste efficiëntie dankzij een echte hoogspanningsreeksverbinding.
• Het gepatenteerde modulaire stekkerontwerp vereist geen interne bedrading en zorgt voor maximale flexibiliteit en gebruiksgemak.
• Kobaltvrije lithium-ijzerfosfaat (LFP) batterij: Maximale veiligheid, levensduur en vermogen.
• Compatibel met toonaangevende 1 en 3 fase hoogspanningsaccu-omvormers.
• Twee verschillende modules voor een volledige reeks systeemgroottes.
• Hoogste veiligheidsnormen zoals VDE 2510-50.





Een Battery-Box Premium HVS is samengesteld uit 2 tot 5 HVS batterijmodules die in serie worden geschakeld om een bruikbare capaciteit van 5,1 tot 12,8 kWh te bereiken. Daarnaast is directe parallelschakeling van maximaal 3 identieke. Battery-Box Premium HVS maakt een maximale capaciteit van 38,4 kWh mogelijk. Mogelijkheid om op te schalen door later HVS-modules of parallelle HVS-stacks toe te voegen.



Een Battery-Box Premium HVM is samengesteld uit 3 tot 8 HVM batterijmodules die in serie worden geschakeld om een bruikbare capaciteit van 8,3 tot 22,1 kWh te bereiken. Bovendien maakt een directe parallelschakeling van maximaal 3 identieke Battery-Box Premium HVM een maximumcapaciteit van 66,2 kWh mogelijk. Mogelijkheid tot schaalvergroting door later HVM-modules of parallelle HVM-stapels toe te voegen.



De BYD batterij uit de HVS serie, wat staat voor High-Voltage Small, heeft het kleinste vermogen, zoals de naam al verklapt. Een standaardpakket bestaat uit 2 batterijmodules met een gecombineerd vermogen van 5,1 kWh. De HVS is uitbreidbaar tot maximaal 5 modules. Hiermee bereik je een totaal vermogen van 12,8 kWh. Iedere losse module heeft een vermogen van 2,56 kWh met een interne spanning van 102,4V. Of je ook in totaal 5 modules kan gebruiken ligt aan de batterij- of hybride omvormer die wordt gebruikt. Je kunt maximaal 3 batterijtorens parallel aansluiten - dus 3 x 5 batterijmodules - waarmee een maximaal vermogen van 38,4 kWh wordt bereikt.



De BYD HVM batterij, ofwel de High-Voltage Medium, is qua vermogen groter dan de HVS. Een basispakket bestaat uit 3 batterijmodules met een gezamenlijke capaciteit van 8,3 kWh. Dit model kan uitgebreid worden tot maximaal 8 modules met een gezamenlijke capaciteit van 22,1 kWh. Iedere module heeft een capaciteit van 2,76 kWh en een interne spanning van 51,2V.



Ook bij dit model is er een minimum. Je moet minimaal 3 modules gebruiken voor een functionerende batterij. Er kunnen maximaal 3 identieke systemen parallel aangesloten worden – dus 3 x 8 - waarmee een maximaal vermogen van 66,2 kWh wordt bereikt.
